KV у бесколлекторного двигателя · это число оборотов в минуту на 1 вольт без нагрузки. Главная формула: RPM = KV × U, где U · напряжение батареи. KV определяет, какой винт может крутить мотор: высокий KV · маленькие винты на больших оборотах, низкий KV · большие винты с большим моментом. Разбираем, как читать KV и подбирать его под задачу.
Расшифровка KV
KV (от слов «K-Velocity» или «kilovolt-rpm-constant») · это константа моторного коэффициента. Показывает, сколько оборотов в минуту даст мотор без нагрузки на каждый вольт питания.
RPM_бх = KV × U
Где RPM_бх · обороты на холостом ходу.
Пример: МЭД 3115 700 KV на 6S батарее (22.2В):
- RPM_бх = 700 × 22.2 = 15 540
С нагрузкой (винтом) обороты падают на 30-50% · типичные рабочие 7000-9000 RPM.
Как KV влияет на поведение мотора
KV определяет компромисс «обороты vs момент»:
| KV | Обороты | Момент | Применение |
|---|---|---|---|
| Высокий (1500-2700) | Высокие | Низкий | Маленькие винты 5-7″, FPV |
| Средний (700-1500) | Средние | Средний | Средние винты 8-10″, съёмочные |
| Низкий (130-700) | Низкие | Высокий | Большие винты 13-22″, грузовые |
| Очень низкий (60-130) | Очень низкие | Очень высокий | Винты 22-28″, агро, VTOL |
Подробнее в статье про KV для разных задач.
Зачем разные KV для разных винтов
Большой винт (16″) физически нельзя крутить на 10 000 RPM:
- Концы лопастей разгонятся выше скорости звука → ударные волны → разрушение
- Винт сорвёт болты или сломает лопасти
Маленький винт (5″) на 1000 RPM не даст полезной тяги · нужно 8000-15 000 RPM.
Поэтому:
- 5″ винт → нужен мотор с KV ≥ 1500 (на 6S = 33 000 RPM_бх)
- 16″ винт → нужен мотор с KV 130-200 (на 12S = 5 800-9 000 RPM_бх)
Подбор KV под винт
Стандартная таблица соответствия:
| Винт | Напряжение | Рекомендуемый KV |
|---|---|---|
| 5″ × 4.3 | 4S (14.8В) | 2400-2700 |
| 5″ × 4.3 | 6S (22.2В) | 1700-1900 |
| 7″ × 3.5 | 6S (22.2В) | 1300-1700 |
| 8″ × 4.5 | 6S (22.2В) | 900-1300 |
| 10″ × 5 | 6S (22.2В) | 500-900 |
| 13″ × 5 | 6S/12S | 350-500 / 200-300 |
| 16″ × 5.4 | 12S (44.4В) | 130-200 |
| 22″ × 7.2 | 14S (51.8В) | 90-130 |
| 28″ × 9 | 14S (51.8В) | 60-100 |
KV в зависимости от размера статора
В моторах одного размера производитель предлагает несколько KV:
МЭД 3115 (диаметр 31 мм, высота 15 мм):
- 350 KV · для 13″ винта
- 700 KV · для 10″ винта (стандарт среднего БПЛА)
- 800 KV · для 9″ винта
- 900 KV · для 8.5″ винта
- 1050 KV · для 8″ винта
- 1500 KV · для 7″ винта (для long-range FPV)
Один и тот же мотор с разной обмоткой работает в широком диапазоне задач.
Формулы расчёта KV
Расчёт KV из RPM и напряжения
KV = RPM_бх / U
Если знаете RPM на холостом ходу при известном напряжении.
Пример: измерили мотор оптическим тахометром, на 6S (22.2В) выдаёт 15 500 RPM_бх.
- KV = 15 500 / 22.2 = 698 (то есть 700 KV).
Расчёт RPM под нагрузкой
С винтом обороты падают примерно на 30-50%:
RPM_наг ≈ KV × U × (0.5 — 0.7)
Для МЭД 3115 700 KV на 6S → RPM_наг = 700 × 22.2 × 0.6 = 9 300 (типичное для 10″ винта).
KV и момент (через противо-ЭДС)
Чем выше KV, тем меньше витков в обмотке. Момент при заданном токе:
M (Н·м) = 60 × I / (2π × KV)
Высокий KV = меньше витков = меньше момент при том же токе. Поэтому high-KV нужны для лёгких винтов, не идущих в насыщение.
Как изменить KV: перемотка
Если у вас мотор не подходит по KV, можно его перемотать:
- Меньше витков на зуб → выше KV
- Больше витков на зуб → ниже KV
Новый KV = Старый KV × (Старое число витков / Новое число витков)
Пример: МЭД 3115 700 KV (12 витков). Хотите 1050 KV.
- Новые витки = 12 × (700 / 1050) = 8 витков
При перемотке нужно сохранять одинаковую плотность намотки и провод одного сечения.
В Motorno мы делаем кастомную перемотку под OEM-проекты от 200 шт.
Влияние KV на ток и нагрев
При одинаковом винте и нагрузке мотор с более высоким KV потребляет больше тока:
| Мотор | Винт | RPM | Ток | Тяга |
|---|---|---|---|---|
| МЭД 3115 700 KV | 10″ × 5 | 7800 | 36 А | 3.1 кгс |
| МЭД 3115 1050 KV | 10″ × 5 | 11 000 | 60 А | 3.5 кгс (но мотор в насыщении) |
При неподходящем KV растёт ток → растёт нагрев → мотор сгорает.
Как KV связан с напряжением батареи
Производители обычно дают KV для конкретного напряжения. Если вы поднимаете напряжение, RPM растёт пропорционально:
| Мотор | Напряжение | RPM_бх |
|---|---|---|
| МЭД 3115 700 KV | 4S (14.8В) | 10 360 |
| МЭД 3115 700 KV | 6S (22.2В) | 15 540 |
| МЭД 3115 700 KV | 12S (44.4В) | 31 080 (мотор сгорит без подходящего винта) |
Поэтому при изменении S-rating батареи нужно либо менять винт (на меньший), либо менять мотор (на меньший KV).
Sensored vs sensorless KV
KV · характеристика обмотки, не зависит от наличия датчиков. Но:
Sensored моторы (с Холлами) могут стартовать с нулевых RPM без проскоков → точное вычисление KV на низких RPM.
Sensorless моторы определяют позицию ротора через противо-ЭДС → на низких RPM ESC не «видит» ротор, мотор может проскакивать. Это критично для электротранспорта, не критично для дронов (старт сразу с разгона).
Все МЭД · sensorless, оптимизированы под старт с минимальных RPM через современные ESC (BLHeli32, AM32).
Как параметры мотора связаны между собой
Характеристики BLDC-мотора нельзя выбирать изолированно · они образуют систему уравнений:
- KV × Напряжение = обороты на холостом ходу (RPM_бх)
- Ток × Напряжение = электрическая мощность (Вт)
- Мощность × КПД = механическая мощность на валу
- Механическая мощность ÷ обороты = крутящий момент
- Момент × винт = тяга (граммы-силы)
Изменение одного параметра автоматически меняет остальные. Удвоили KV → удвоились обороты → нужен меньший винт → меньше тяга. Поэтому подбор всегда комплексный: «мотор + винт + батарея + ESC» как одна связка.
Ошибка новичков · менять только мотор, оставляя старый винт и батарею. Через 5-10 минут полёта мотор уходит в перегрев, ESC выходит из строя или батарея «садится» с просадкой напряжения.
Стандартные характеристики линейки МЭД
Для типовых задач достаточно знать ключевые цифры из каталога Motorno:
| Модель | Размер | Масса | KV (опции) | Пик. ток | Пик. мощность | Тяга макс |
|---|---|---|---|---|---|---|
| МЭД 2810 | 28×10 мм | 28 г | 1500/1700 | 35 А | 600 Вт | 1.4 кгс |
| МЭД 2812 | 28×12 мм | 32 г | 1900/2300 | 50 А | 800 Вт | 1.7 кгс |
| МЭД 3115 | 31×15 мм | 122 г | 350/700/800/900/1050/1500 | 67 А | 1500 Вт | 3.1 кгс |

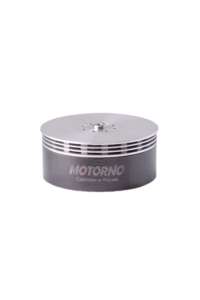

| МЭД 62 | 60×10 мм | 280 г | 130/170 | 80 А | 3500 Вт | 8 кгс |
| МЭД 100 | 80×14 мм | 690 г | 90/130 | 70 А | 6000 Вт | 9.5 кгс |
| МЭД 110 | 110×20 мм | 1.4 кг | 60/100 | 130 А | 12 000 Вт | 18 кгс |
Все цифры · реальные замеры на стенде RCBenchmark, не пересчёт из формул. Для расчёта связки под ваш дрон используйте калькулятор подбора.
Часто задаваемые вопросы
Как KV влияет на выбор винта?
Высокий KV (1500-2700) · для маленьких винтов 5-7″ и FPV. Низкий KV (60-300) · для больших винтов 16-28″ и грузовых дронов. Универсальное правило: 5″ → 1700-2700 KV, 10″ → 700-900 KV, 16″ → 130-200 KV.
Можно ли изменить KV мотора?
Да, через перемотку обмоток. Меньше витков → выше KV. Формула: новый_KV = старый_KV × (старые_витки / новые_витки). При перемотке нужно сохранить заполняемость паза, изменив сечение провода. В Motorno делаем кастомные KV под OEM-проекты от 200 шт.
Чем российские BLDC Motorno отличаются от китайских?
Цена ниже в 2-3 раза при сопоставимых характеристиках, поставка 1-2 недели вместо 6-12, документация на русском, гарантия 12 месяцев. МЭД 100 в реестре Минпромторга №10748434 · пригоден для госзакупок 44-ФЗ.
Какая гарантия на моторы Motorno?
Стандарт · 12 месяцев или 500 моточасов (что наступит раньше). При OEM-контрактах от 200 шт гарантия может расширяться до 24 месяцев. Замена брака · 3-5 рабочих дней.
Где посмотреть характеристики линейки МЭД?
В каталоге МЭД · 6 моделей от 2810 до 11020. Для каждого мотора таблица под разные винты и напряжения. Подбор под вашу задачу · через калькулятор или инженера техподдержки.
Подобрать мотор по KV
- Калькулятор подбора двигателя · введите винт и напряжение, получите рекомендуемый KV
- Каталог МЭД · все KV в линейке 60-1500
- Связаться с инженером · расчёт связки за 1-2 рабочих дня
Для OEM-проектов от 200 шт делаем перемотку под нестандартный KV.
Краткие выводы:
- KV = RPM на 1 вольт без нагрузки
- Высокий KV → маленькие винты → высокие RPM → FPV
- Низкий KV → большие винты → высокий момент → грузовые/агро
- 5″ → 1700-2700 KV, 10″ → 700-900 KV, 16″ → 130-200 KV
- KV меняется перемоткой: меньше витков = выше KV
- Не путайте с Kv (велосипед/электротранспорт) · там обозначения другие
- Все МЭД · sensorless, KV от 60 до 1500
