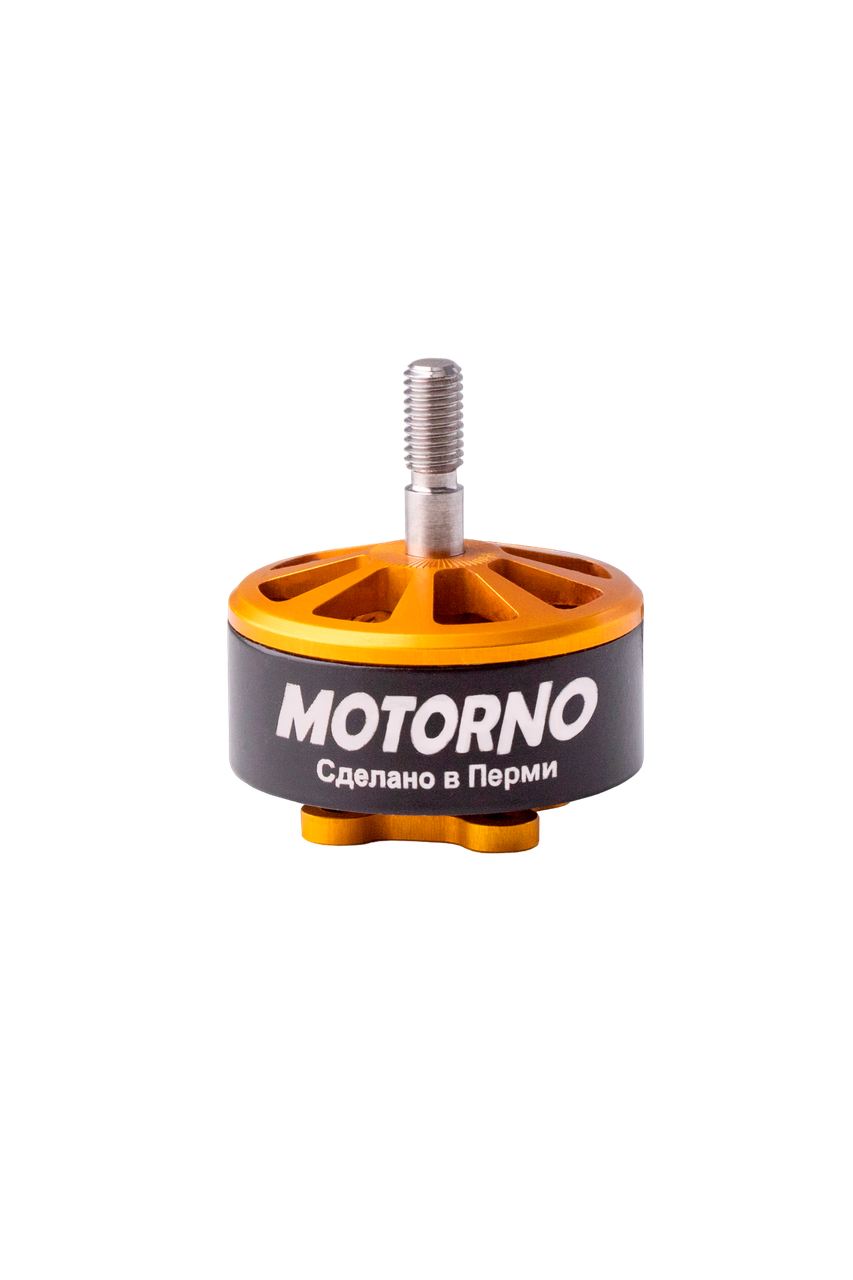

МЭД 2810
Бесколлекторный двигатель МЭД 2810 рассчитан на лёгкие квадрокоптеры до 1 кг полной взлётной массы. Высокий КПД и низкий нагрев на длительных миссиях.
Под какие задачи разработан МЭД 2810
Лёгкие квадрокоптеры
Учебные и коммерческие дроны до 2 кг
Долгие FPV-полёты
Для cinewhoop, прогулочных и аэрофото-сборок
Малая инспекция
Осмотр ЛЭП, кровель, малых объектов
Работает там, где это нужно
Защита от пыли и брызг воды. Работа под дождём и в условиях запылённости.
Гарантированный ресурс при штатной эксплуатации с регулярным ТО.
Стабильные характеристики на морозе и в жару · для всех климатических зон.
Рекомендуемая связка с МЭД 2810
Готовая комбинация мотор + регулятор + винт + аккумулятор для максимальной эффективности.
Полные технические характеристики
Физика и материалы
| Размеры (Ø×H) | Ø28×10 мм |
| Вес | 70 г |
| Конфигурация | 12N14P |
| Подшипники | NMB (Япония) |
| Класс защиты | IP54 |
| Корпус | Алюминий 6061-T6 |
| Магниты | N52H, термостойкость 180°C |
| Изоляция обмоток | 200°C, лак UEW/AIW |
Электрические параметры
| KV (варианты) | 900 / 1100 / 1300 |
| Макс. мощность | 1000 Вт (60 сек) |
| Номинальная мощность | 600 Вт |
| Макс. ток | 32 А |
| Ток холостого хода (10В) | 0.4 А |
| Внутреннее сопротивление | 85 мОм |
| Макс. тяга | 1.5 кг (винт 9×4.5) |
| КПД | ≥87% |
Тест-данные под нагрузкой
Замеры с винтом 9×4.5×3 на батарее 4S. Замер тяги и тока в режиме разгона.
| Дроссель | Ток (А) | Обороты (об/мин) | Тяга (г) | Мощность (Вт) | КПД (г/Вт) | Темп. |
|---|---|---|---|---|---|---|
| 40% | 4.5 | 6 800 | 380 | 67 | 5.67 | 38°C |
| 50% | 7.8 | 8 400 | 520 | 116 | 4.48 | 45°C |
| 60% | 12.1 | 9 900 | 720 | 179 | 4.02 | 52°C |
| 70% | 17.4 | 11 200 | 920 | 257 | 3.58 | 60°C |
| 80% | 23.6 | 12 400 | 1 180 | 350 | 3.37 | 68°C |
| 90% | 28.2 | 13 100 | 1 340 | 417 | 3.21 | 75°C |
| 100% | 32 | 13 600 | 1 500 | 474 | 3.16 | 82°C |
Замеры выполнены на собственном стенде Motorno при температуре окружающей среды +25°C. Длительность теста на каждом режиме · 30 секунд после стабилизации. Данные приведены для справки и могут отличаться в зависимости от условий эксплуатации.
Купить МЭД 2810 сейчас
Если KV и спецификация вам подходят · оформите заказ. Доставка по РФ от 2 рабочих дней, оплата по счёту или картой.
Подобрать под задачу
Расскажите параметры дрона · инженер посчитает связку мотор-винт-батарея за 1-2 рабочих дня. Бесплатно для OEM-заказов от 200 шт.
МЭД 2810-1500 · паспортные данные и стендовые испытания
МЭД 2810-1500 с винтом 6х3,5х3 на батарее 6 S на полном газе даёт 26595 об/мин, ток 51,0 А, тяга 2269 г, мощность 1261,8 Вт, удельная тяга 1,80 г/Вт.
| Тип двигателя | Синхронный |
|---|---|
| Максимальная эксплуатационная мощность | 1260 Вт |
| Рекомендованное напряжение | 24 В |
| Аккумуляторная батарея | 6 S |
| Вес | 68 г |
| Рекомендуемый винт | 6х3,5х3 |
| Рекомендуемый регулятор оборотов | ESC 80А |
| Режим% | nоб/мин | UВ | IА | Fг | NВт | Fудг/Вт |
|---|---|---|---|---|---|---|
| 10 | 3851 | 24,8 | 0,4 | 18 | 9,4 | 1,91 |
| 20 | 3878 | 24,9 | 0,3 | 19 | 7,7 | 2,45 |
| 30 | 7462 | 24,8 | 1,4 | 126 | 33,9 | 3,71 |
| 40 | 10660 | 24,9 | 3,0 | 302 | 75,7 | 3,99 |
| 50 | 13297 | 24,9 | 5,9 | 501 | 147,3 | 3,40 |
| 60 | 15447 | 24,4 | 9,2 | 698 | 224,8 | 3,10 |
| 70 | 20080 | 25,1 | 19,6 | 1227 | 490,7 | 2,50 |
| 80 | 22727 | 24,8 | 28,4 | 1628 | 701,9 | 2,32 |
| 90 | 24752 | 24,9 | 39,0 | 1938 | 972,0 | 1,99 |
| 100 | 26595 | 24,8 | 51,0 | 2269 | 1261,8 | 1,80 |
