Ротор бесколлекторного двигателя · это вращающаяся часть с постоянными магнитами. У стандартного outrunner-мотора (для дронов) ротор · это стальной «колокол» с приклеенными неодимовыми магнитами, насаженный на вал. От качества магнитов, баланса и материала колокола зависят тяга, ресурс и нагрев. Разбираем устройство ротора, типы магнитов, температурные классы и как ремонтировать.

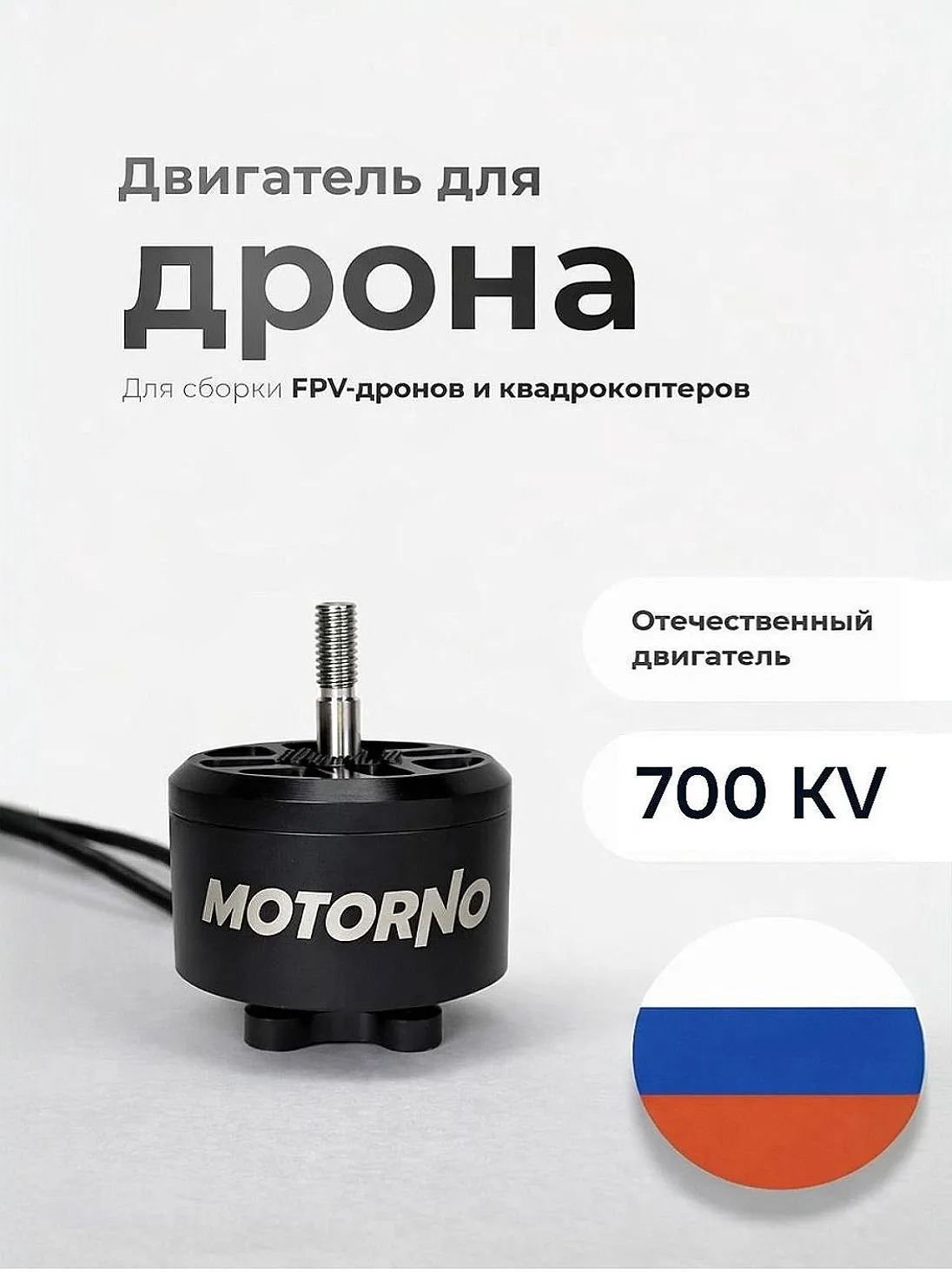

Конструкция ротора outrunner
В outrunner-моторе (стандарт для квадрокоптеров) ротор находится снаружи, вращается вокруг неподвижного статора. Состоит из:
- Стальной колокол · конструктивная основа, замыкает магнитный поток
- Постоянные магниты · приклеены к внутренней стенке колокола
- Подшипники · в стандартной компоновке 2 подшипника на валу
- Вал · крепится к колоколу, передаёт вращение винту
- Прокладки и стопорные кольца · фиксация подшипников
Подробнее в статье про устройство BLDC.
Типы магнитов
В современных BLDC используются неодимовые магниты NdFeB (неодим-железо-бор). Это самый сильный класс постоянных магнитов.
Альтернативы:
- Ферритовые · слабые, дешёвые, для бытовой техники. Не подходят для дронов (низкая удельная мощность).
- SmCo (самарий-кобальт) · высокая температурная стабильность (до 350°C), но дороже NdFeB в 5-10 раз. Используется в военной и аэрокосмической технике.
Все МЭД используют NdFeB магниты класса N52 разной температурной стойкости.
Температурные классы магнитов NdFeB
Магниты теряют намагниченность при перегреве. Производители маркируют их по максимальной рабочей температуре:
| Класс | T_макс | Применение |
|---|---|---|
| N52 | 80°C | Не используется в дронах |
| N52H | 120°C | FPV (короткие нагрузки) |
| N52SH | 150°C | Среднеразмерные БПЛА |
| N52UH | 180°C | Грузовые квадрокоптеры |
| N52EH | 200°C | Агродроны, VTOL (длительные нагрузки) |
| N52AH | 230°C | Военная техника, экстрим |
Разница в цене между N52H и N52EH · около 50%. В Motorno мы ставим N52SH в средние моторы и N52EH в тяжёлые/агро.
Что происходит при перегреве магнитов
Если магниты нагреваются выше своего класса:
- Сначала временная демагнетизация · намагниченность падает на 10-30%, мотор теряет KV и тягу
- После остывания часть намагниченности возвращается
- При сильном перегреве · необратимая демагнетизация: мотор деградирует на 30-70%
- При экстремальном (T > 250°C для N52H) · полная потеря намагниченности, мотор «мёртв»
Симптомы перегрева:
- Падение тяги при той же мощности
- Рост тока
- Дрон «не тянет» как раньше
Восстановление: только перенамагничивание магнитов в специальной установке или замена.
Сборка магнитов в роторе
Магниты приклеиваются к колоколу высокотемпературным эпоксидным клеем (T_макс 150-200°C). Стандартное число магнитов · 14, реже 12 или 18. Чередуются полюса N-S-N-S-…
Связь с числом полюсов и фаз:
Число шагов = число магнитов × число фаз
В 14-полюсном 3-фазном моторе: 14 × 3 = 42 шага на оборот.
ESC коммутирует фазы 42 раза за оборот, создавая «бегущее» магнитное поле, которое тянет ротор.
Балансировка ротора
Несбалансированный ротор создаёт вибрацию → износ подшипников → шум → проблемы с управлением дроном.
В заводских моторах ротор балансируется:
- Колокол шлифуется по внешней поверхности (динамическая балансировка)
- На внутреннюю стенку добавляются балансировочные грузы (если нужно)
- После сборки · финальная проверка на вибрацию (виброметр на стенде)
Ориентир: вибрация мотора без винта < 0.1 g на 5000-10 000 RPM.
Признаки несбалансированного ротора
- Дрон сильно вибрирует на висении
- На записи с FPV-камеры · «волны» / jello effect
- Шум подшипников через 100-300 часов работы
- Винт «свистит» неравномерно
Проверка:
- Снимите винт
- Запустите мотор на 50% газа
- Приложите палец к корпусу
- Если ощущаете биение · мотор нуждается в балансировке или замене
Ремонт ротора
Замена магнитов:
- Снимите колокол с вала
- Удалите старые магниты с растворителем эпоксидной смолы
- Очистите внутреннюю стенку колокола
- Приклейте новые магниты в правильной полярности
- Сбалансируйте
Сложно для домашнего ремонта · нужна полярность, точное позиционирование, инструмент.
Замена подшипников (более частый ремонт):
- Снимите стопорные кольца
- Выпрессуйте старые подшипники съёмником
- Вставьте новые (стандарт ABEC-5/ABEC-7)
- Проверьте свободу вращения
Подшипники МЭД · стандартные размеры 8 × 16 × 5 мм для 3115, 19 × 32 × 7 мм для 100.
Inrunner-ротор (для серво и сверхскоростных)
В inrunner-моторе ротор внутри статора. Это противоположная компоновка outrunner.
Конструкция:
- Стальной сердечник с насаженными магнитами по поверхности
- Магниты обматываются стеклоткани или Кевларом для удержания на сверхскоростях (до 60 000 RPM)
- Статор с обмотками снаружи
Применение:
- RC-самолёты с редуктором
- Промышленные сервоприводы
- Электронасосы
В дронах не используются · нет момента на низких RPM, нужен редуктор.
Подробнее в статье про BLDC inrunner vs outrunner.
Ротор из углерод-волоконного композита
Премиум-моторы используют ротор не из стали, а из углерод-волоконного композита. Преимущества:
- На 30-40% легче стального
- Выше ресурс (нет коррозии)
- Меньше инерция → быстрее разгон
Минусы:
- Цена в 2-3 раза выше
- Хрупкость при ударе
- Сложность производства
В Motorno моторы серии «Carbon» (под OEM-проекты) используют углерод-композитный колокол. Стандартная линейка МЭД · стальные.
Влияние ротора на характеристики мотора
| Параметр | Стандартный ротор | Премиум-ротор |
|---|---|---|
| Магниты | N52H | N52EH |
| Балансировка | < 0.1 g | < 0.05 g |
| Колокол | Сталь Ст3 | Сталь 30Х13 или композит |
| Цена | × 1 | × 2-3 |
| MTBF | 1500-2500 ч | 3000-5000 ч |
| Перегрев | 120°C | 200°C |
Материалы премиум-исполнения
Для тяжёлых режимов (агро, VTOL, военные) Motorno использует расширенный набор материалов:
- Магниты N52EH (Tмакс 200°C) вместо стандартных N52H/SH · снижают риск необратимой демагнетизации в горячих режимах.
- Электротехническая сталь Hi-B · анизотропная холоднокатаная, потери в железе на 25-30% ниже стандартной 2412.
- Литцендратный провод (несколько тонких в параллель) · снижает скин-эффект на частотах ESC выше 16 кГц.
- Эпоксидная пропитка обмоток · защита от вибрации и влаги, теплоотвод от меди к корпусу.
- Подшипники гибридной серии (стальные кольца + керамические шарики Si3N4) · ресурс выше в 2-3 раза, особенно при высоких RPM.
Стандартная линейка МЭД использует базовые материалы (N52H/SH, сталь 2412, обычный медный провод ПЭТВ-2, стандартные подшипники ABEC-7) · этого достаточно для подавляющего большинства задач от FPV до средних коммерческих БПЛА.
Технологический процесс изготовления
Полный цикл производства одного мотора МЭД 3115 на нашем производстве в Перми:
- Шихтовка стали (10 мин) · пластины 0.35 мм нарезаются лазером из ленты Северстали или ММК.
- Прессовка пакета статора (5 мин) · пластины склеиваются в монолит под давлением.
- Намотка обмоток (15 мин) · автоматический станок дLRK, 12 витков провода ПЭТВ-2 1.0 мм², 12 зубьев × 3 фазы.
- Пропитка эпоксидом (30 мин с сушкой при 80°C) · для влагостойкости и виброгашения.
- Сборка ротора (10 мин) · 14 магнитов NdFeB приклеиваются к колоколу, динамическая балансировка.
- Финальная сборка (5 мин) · установка подшипников 12×28×8 ABEC-7, фиксация вала.
- Стендовое тестирование (5 мин) · замер KV, тока, тяги, температуры, виброметрия.
- Маркировка и упаковка (3 мин).
Итого: ~1.5 часа на мотор. Производительность одной линии · 50-80 моторов в смену. Брак отбраковывается на этапе тестирования (3-5%).
Часто задаваемые вопросы
Как часто нужно менять подшипники в BLDC-моторе?
При нормальной эксплуатации · каждые 2000-3000 моточасов. Признаки износа: повышенный шум, вибрация на холостом ходу, люфт ротора. У Motorno в МЭД стоят ABEC-7 (12×28×8 для 3115, 19×32×7 для 100), доступны для замены.
Чем российские BLDC Motorno отличаются от китайских?
Цена ниже в 2-3 раза при сопоставимых характеристиках, поставка 1-2 недели вместо 6-12, документация на русском, гарантия 12 месяцев. МЭД 100 в реестре Минпромторга №10748434 · пригоден для госзакупок 44-ФЗ.
Какая гарантия на моторы Motorno?
Стандарт · 12 месяцев или 500 моточасов (что наступит раньше). При OEM-контрактах от 200 шт гарантия может расширяться до 24 месяцев. Замена брака · 3-5 рабочих дней.
Где посмотреть характеристики линейки МЭД?
В каталоге МЭД · 6 моделей от 2810 до 11020. Для каждого мотора таблица под разные винты и напряжения. Подбор под вашу задачу · через калькулятор или инженера техподдержки.
Подобрать мотор по типу ротора
- Калькулятор подбора двигателя · введите задачу
- Каталог МЭД · все характеристики моторов с указанием класса магнитов
- Связаться с инженером · расчёт под кастомный ротор для OEM
Для OEM-проектов от 200 шт делаем моторы с роторами под индивидуальные требования: премиум-магниты, композитный колокол, расширенный температурный диапазон.
Краткие выводы:
- Ротор outrunner = стальной колокол + 14 NdFeB-магнитов + вал + подшипники
- Магниты NdFeB класса N52H/SH/UH/EH · выбор по T_макс
- Перегрев → необратимая потеря намагниченности
- Балансировка критична: вибрация < 0.1 g на 10 000 RPM
- Подшипники меняются раз в 2000-3000 ч, магниты · на весь срок
- Inrunner · для серво и сверхскоростей с редуктором
- Композитный колокол · для премиум-OEM, стандарт МЭД · сталь
