99% дронов и FPV-квадрокоптеров летает на BLDC. Но в последние 5 лет PMSM-моторы появляются всё чаще · особенно в индустриальных и тяжёлых платформах. Оба относятся к классу бесколлекторных двигателей (brushless motor) и часто их путают, хотя различия принципиальны: разная форма противо-ЭДС, разные типы регуляторов, разный КПД на низких оборотах. Разбираем что такое BLDC мотор, что такое PMSM двигатель, и как выбрать правильный тип под свою задачу.
Бесколлекторный двигатель: общее устройство
И BLDC, и PMSM · это бесколлекторные двигатели постоянного тока с возбуждением от постоянных магнитов. Устройство почти одинаковое:
- Статор: неподвижная часть с обмотками, обычно 3 фазы (12, 24 или 36 пазов)
- Ротор: вращающаяся часть с постоянными магнитами (NdFeB класс N52 для дронов)
- Подшипники: NMB или NSK · определяют ресурс
- Корпус: алюминий 6061-T6 для авиации, 7075-T6 для гонок
- Драйвер бесколлекторного двигателя (ESC): переключает фазы, чтобы мотор крутился
Принципиальное отличие между BLDC и PMSM · в форме сигнала, который ESC подаёт на обмотки. От этого зависит КПД, плавность работы, шум и сложность управления.
BLDC простыми словами
BLDC (Brushless DC Motor) работает на трапецеидальной форме противо-ЭДС. ESC подаёт на каждую пару обмоток постоянный ток в течение 120° оборота, потом переключается на следующую пару. Управление называется «6-step commutation» · 6 шагов на электрический оборот.
Плюсы BLDC:
- Простая электроника управления (BLHeli32, AM32, Bluejay)
- Высокий пусковой ток и крутящий момент
- Дешевый ESC (от 500 руб для FPV)
- Высокая мощность на единицу массы
- Подходит для динамических нагрузок (трюки, разгон)
- Стандарт индустрии для квадрокоптеров и FPV
Минусы BLDC:
- Заметная пульсация момента (cogging) на низких оборотах
- Шум от 6-ступенчатой коммутации
- КПД на малых оборотах ниже чем у PMSM
PMSM двигатель
PMSM (Permanent Magnet Synchronous Motor) работает на синусоидальной форме противо-ЭДС. ESC подаёт на обмотки плавно меняющийся ток (синусоиду) · нет резких переключений. Управление называется FOC (Field Oriented Control) · векторное управление с обратной связью по углу ротора.
Плюсы PMSM двигателя:
- Плавный момент без пульсаций · низкий шум
- Высокий КПД на низких оборотах
- Точное позиционирование
- Меньше нагрев на длительных режимах
- Лучше для систем стабилизации (gimbal-камеры)
Минусы PMSM:
- Сложный FOC-контроллер (от 5000 руб)
- Требуется датчик положения ротора (Hall, encoder) или sensorless-алгоритм
- Дороже в производстве
- Хуже отрабатывает резкие изменения нагрузки
Сравнительная таблица BLDC vs PMSM
| Параметр | BLDC | PMSM |
|---|---|---|
| Форма ЭДС | Трапецеидальная | Синусоидальная |
| Управление | 6-step commutation | FOC (векторное) |
| Регулятор (ESC) | BLHeli32, AM32 · от 500₽ | FOC-контроллер · от 5000₽ |
| КПД (низкие об.) | 70-80% | 85-92% |
| КПД (макс. об.) | 88-92% | 88-92% |
| Шум | средний | низкий |
| Пульсации момента | заметные (cogging) | минимальные |
| Стоимость мотора | базовая | +20-40% |
| Применение | FPV, дроны, квадрокоптеры | сервоприводы, gimbal, медицина, EV |
Когда выбрать BLDC, когда PMSM
BLDC подходит для:
- FPV-дронов и квадрокоптеров любой мощности
- Грузовых дронов и агродронов (динамические нагрузки)
- VTOL-самолётов и тяжёлых платформ
- Любых задач где важна цена и максимальная мощность на массу
- Серийных проектов с готовыми BLHeli32-регуляторами
PMSM подходит для:
- Стабилизированных подвесов камер (gimbal)
- Сервоприводов с точным позиционированием
- Электромобилей и электротранспорта
- Задач где критичен низкий шум и плавность
- Промышленных приводов с длительной работой на средних оборотах
Для большинства задач БПЛА · от лёгких квадрокоптеров до тяжёлых VTOL · BLDC остаётся стандартом. PMSM используют точечно: чаще всего на gimbal-моторах для съёмочных подвесов и в специальных задачах где плавность важнее цены.
Что используется в линейке МЭД и почему

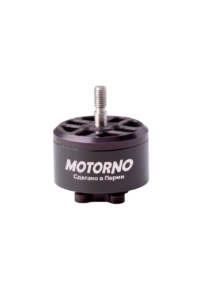

Вся линейка моторов МЭД от Motorno · это BLDC, оптимизированный под беспилотники. Причины простые:
- Стандарт индустрии: 99% полётных контроллеров и ESC заточены под BLDC. Заказчик берёт МЭД 3115 и ставит к нему любой BLHeli32 регулятор · заработает сразу.
- Динамика нагрузок: дрон постоянно меняет режим (взлёт, висение, разгон, манёвры). BLDC лучше отрабатывает резкие изменения. PMSM с FOC «думает» дольше · это критично для FPV.
- Цена связки: подобрать мотор + ESC + батарею для BLDC можно за 8-12 тыс руб. Для PMSM связка стартует от 30 тыс руб (FOC-контроллер плюс датчики).
- Мощность на массу: BLDC выдаёт пиковую мощность 1500-7500 Вт при массе 122-1050 г. Для PMSM такие показатели возможны, но дороже и сложнее.
При этом конструкция МЭД допускает работу с FOC-контроллерами для специальных задач. Если у заказчика есть FOC-инфраструктура (например, перенос с электротранспорта на дрон) · наши моторы поддержат.
Что важно понять перед покупкой
Если вы выбираете между BLDC и PMSM для дрона · берите BLDC. Это дешевле, проще, надёжнее и стандарт рынка. PMSM имеет смысл только если у вас специфическая задача: точное позиционирование, минимальный шум, длительная работа на низких оборотах.
Не покупайтесь на маркетинг «PMSM эффективнее на 5%» · на дроне эта разница теряется в потерях винта и просадке батареи. Зато сложность управления вырастет в разы.
Если сомневаетесь · напишите инженеру. Расскажете задачу, посчитаем связку под BLDC или под PMSM (если действительно нужно). Бесплатно для OEM-проектов от 200 штук.
Краткие выводы:
- BLDC и PMSM · два типа бесколлекторных двигателей, оба с постоянными магнитами
- BLDC: трапецеидальный сигнал, простой ESC, стандарт для дронов
- PMSM: синусоидальный сигнал, FOC-контроллер, для прецизионных задач
- Для FPV, квадрокоптеров, VTOL · выбирайте BLDC
- Для gimbal, сервоприводов · выбирайте PMSM
- Линейка МЭД от Motorno · BLDC, совместимая со всеми BLHeli32/AM32 регуляторами
Где купить мотор МЭД и как сделать заказ
Розничные продажи через сайт моторно.рф · добавляете мотор в корзину, оформляете заказ, доставка по РФ за 1-5 рабочих дней. Розничные цены: МЭД 2810/2812/3115 · 2500 ₽, комплект 4 шт · 10 000 ₽, комплект моторы+винты · 10 500 ₽.
Для OEM-проектов от 200 шт · индивидуальная цена и сроки. Цикл OEM-разработки:
- ТЗ и расчёт (3-5 рабочих дней) · взлётная масса, винт, режим эксплуатации, температура, ESC.
- Прототип (2-3 недели) · 5-10 моторов, тестирование на стенде.
- Лётные испытания у заказчика (1-2 недели) · отгрузка прототипов, обкатка на реальном дроне.
- Серия (4-6 недель на 200-500 шт) · производство, входной контроль каждого мотора, отгрузка.
- Гарантийная поддержка · 12 месяцев или 500 моточасов.
Заявки на OEM · через форму на сайте или напрямую инженеру.
Часто задаваемые вопросы
Чем российские BLDC Motorno отличаются от китайских?
Цена ниже в 2-3 раза при сопоставимых характеристиках, поставка 1-2 недели вместо 6-12, документация на русском, гарантия 12 месяцев. МЭД 100 в реестре Минпромторга №10748434 · пригоден для госзакупок 44-ФЗ.
Какая гарантия на моторы Motorno?
Стандарт · 12 месяцев или 500 моточасов (что наступит раньше). При OEM-контрактах от 200 шт гарантия может расширяться до 24 месяцев. Замена брака · 3-5 рабочих дней.
Где посмотреть характеристики линейки МЭД?
В каталоге МЭД · 6 моделей от 2810 до 11020. Для каждого мотора таблица под разные винты и напряжения. Подбор под вашу задачу · через калькулятор или инженера техподдержки.
