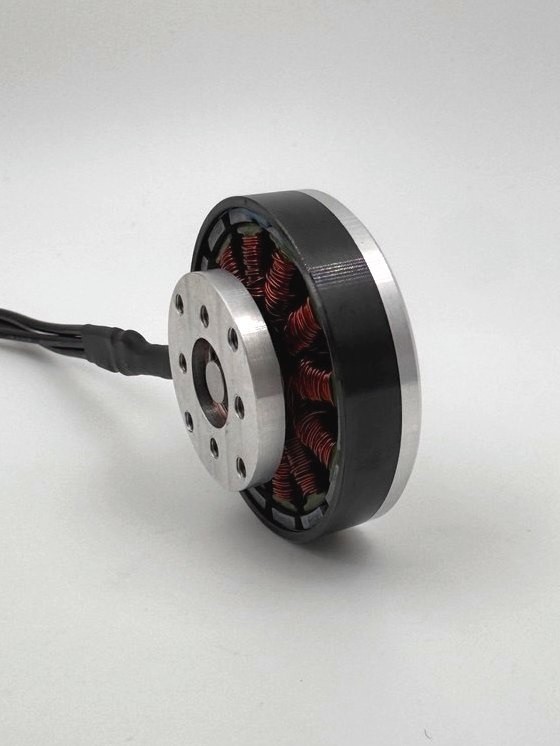

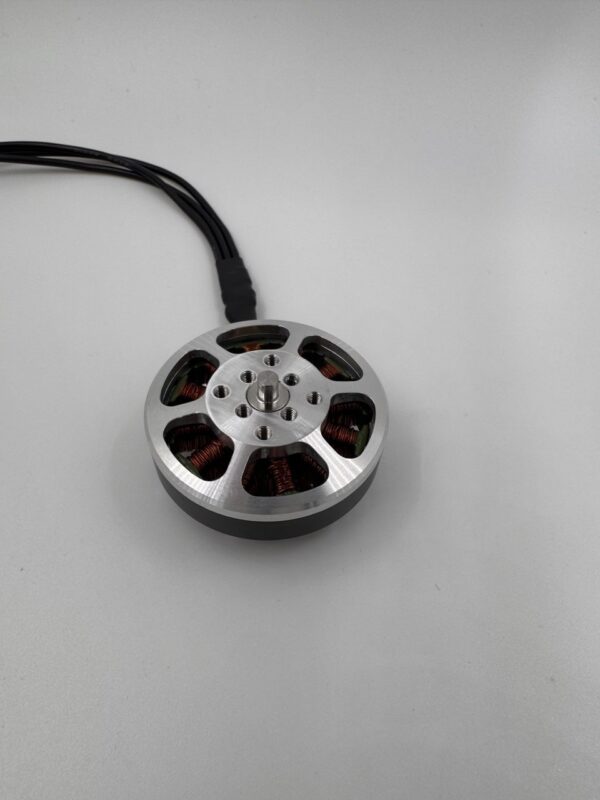

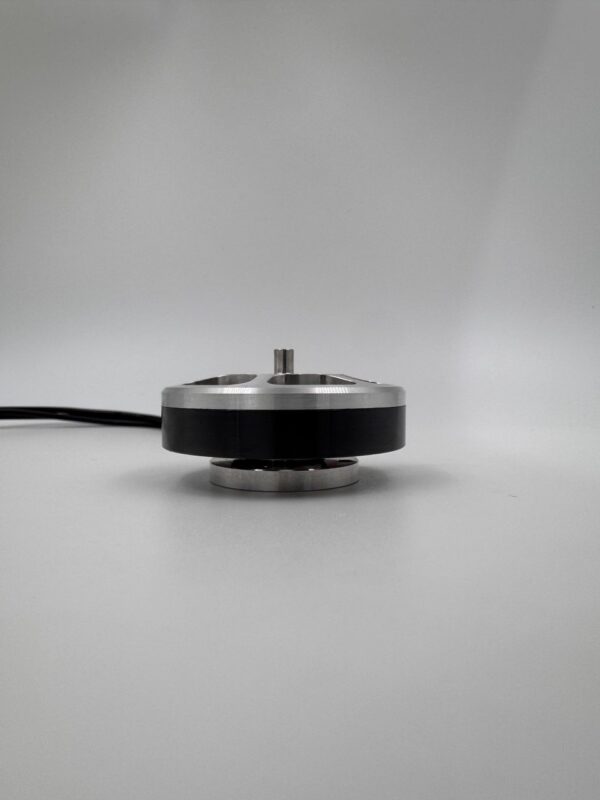

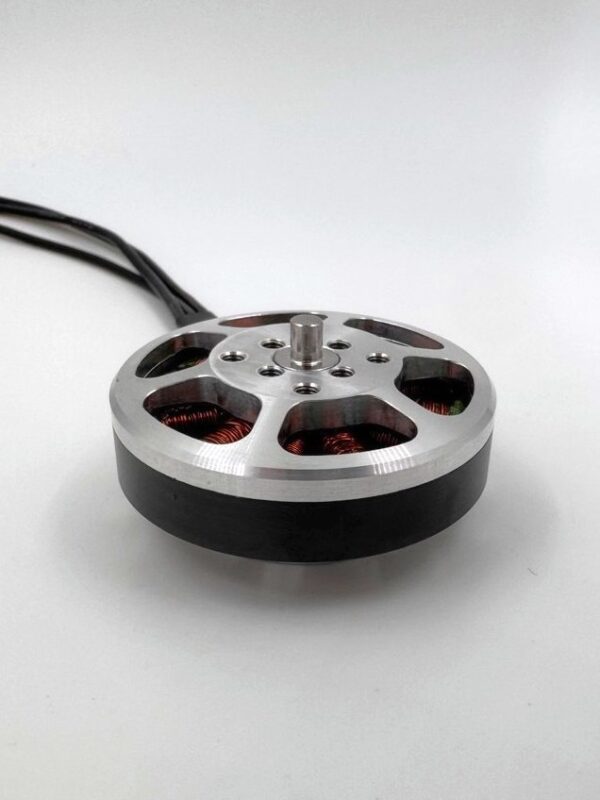

Электродвигатель синхронный постоянного тока производства ООО «МОТОРНО» МЭД 4006, предназначенный для применения в беспилотных летательных аппаратах, дронах. Электродвигатель работает от источников питания постоянного тока и управляется регулятором оборотов.
- Тип: синхронный электродвигатель, исполнения 370 и 700 KV
- Масса: 170 г
- Габариты: Ø48 мм, длина 25,56 мм (вал Ø4 мм)
- Крепление: 8 отверстий M3
Исполнения по KV
| KV | Питание | Макс. мощность, Вт | Рекомендуемый винт | Рекомендуемый регулятор | Тяга на 100 %, г | Ток на 100 %, А |
|---|---|---|---|---|---|---|
| 370 | 8S, 36 В | 500 | 13×4×2 | ESC 40A | 1899 | 12,6 |
| 700 | 6S, 24 В | 550 | 13×4×2 | ESC 40A | 1925 | 23,7 |
Испытания под нагрузкой: 370 KV, винт 13×4×2, 8S
| Режим, % | Обороты, об/мин | Напряжение, В | Ток, А | Тяга, г | Мощность, Вт | Уд. тяга, г/Вт |
|---|---|---|---|---|---|---|
| 30 | 3280 | 35,7 | 0,8 | 290 | 30 | 9,72 |
| 40 | 4250 | 35,7 | 1,4 | 540 | 48 | 11,17 |
| 50 | 5180 | 35,7 | 2,6 | 836 | 92 | 9,11 |
| 60 | 6040 | 35,6 | 4,6 | 1154 | 165 | 7,00 |
| 70 | 6730 | 35,6 | 7,1 | 1435 | 253 | 5,68 |
| 80 | 7300 | 35,5 | 9,8 | 1682 | 348 | 4,83 |
| 90 | 7700 | 35,5 | 12,1 | 1862 | 429 | 4,34 |
| 100 | 7780 | 35,4 | 12,6 | 1899 | 447 | 4,25 |
Испытания под нагрузкой: 700 KV, винт 13×4×2, 6S
| Режим, % | Обороты, об/мин | Напряжение, В | Ток, А | Тяга, г | Мощность, Вт | Уд. тяга, г/Вт |
|---|---|---|---|---|---|---|
| 30 | 4000 | 23,8 | 2,1 | 435 | 51 | 8,54 |
| 40 | 4570 | 23,8 | 2,8 | 585 | 67 | 8,74 |
| 50 | 5150 | 23,8 | 3,6 | 758 | 85 | 8,89 |
| 60 | 5700 | 23,7 | 4,5 | 942 | 108 | 8,75 |
| 70 | 6270 | 23,6 | 6,1 | 1151 | 144 | 8,01 |
| 80 | 6800 | 23,5 | 8,6 | 1363 | 202 | 6,76 |
| 90 | 7400 | 23,4 | 13,6 | 1622 | 319 | 5,09 |
| 100 | 8050 | 23,2 | 23,7 | 1925 | 549 | 3,51 |
Возможны изменения присоединительных размеров (корпуса и крепления винта), длины выводных проводов и разъёмов по требованиям заказчика. Данные получены при испытаниях под нагрузкой на стенде.
Доступен только под заказ. Оставьте запрос — инженер посчитает спецификацию под вашу платформу.
