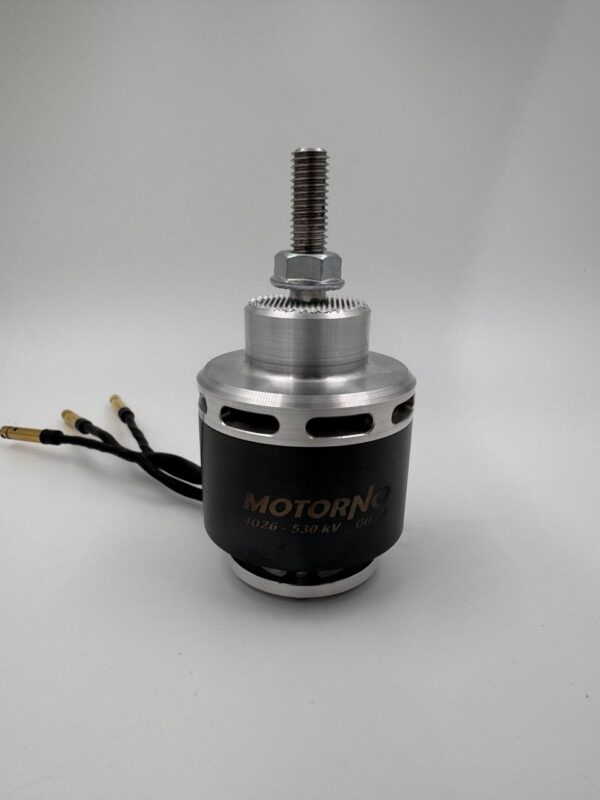

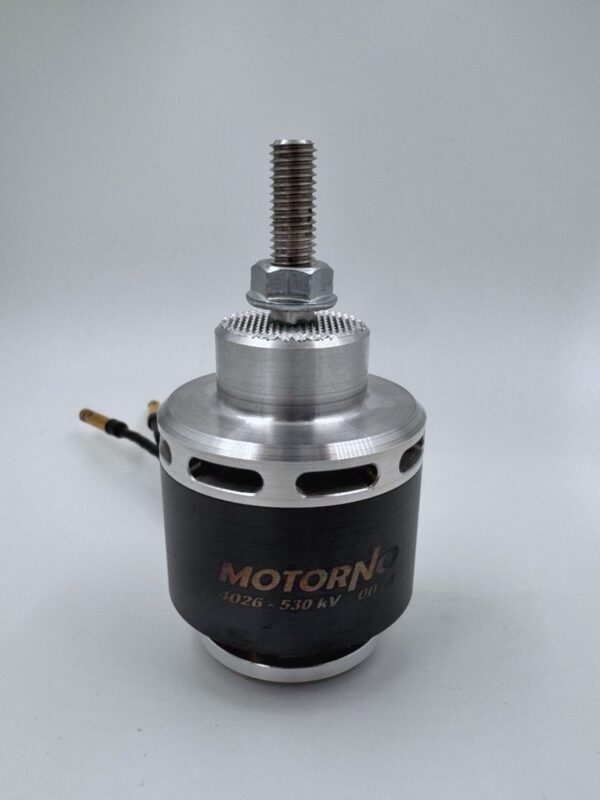

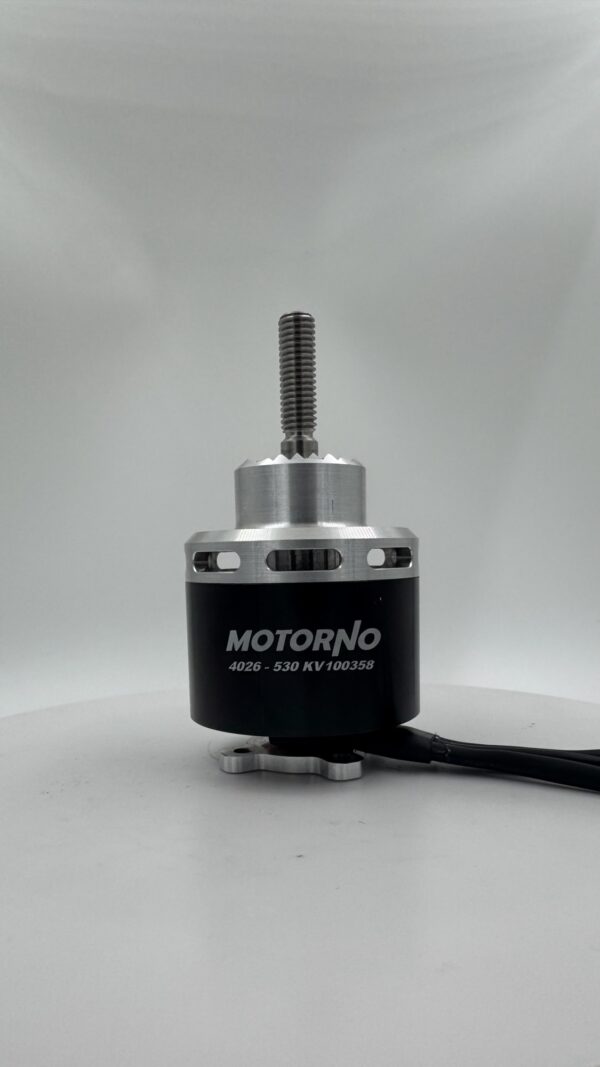

Электродвигатель синхронный постоянного тока производства ООО «МОТОРНО» МЭД 4026, предназначенный для применения в беспилотных летательных аппаратах, дронах. Электродвигатель работает от источников питания постоянного тока и управляется регулятором оборотов.
- Тип: синхронный электродвигатель (outrunner), 530 KV
- Питание: 6S, 24 В
- Масса: 387 г
- Габариты: Ø50 мм, длина 93,8 мм (корпус 54 мм + колокол 29,4 мм)

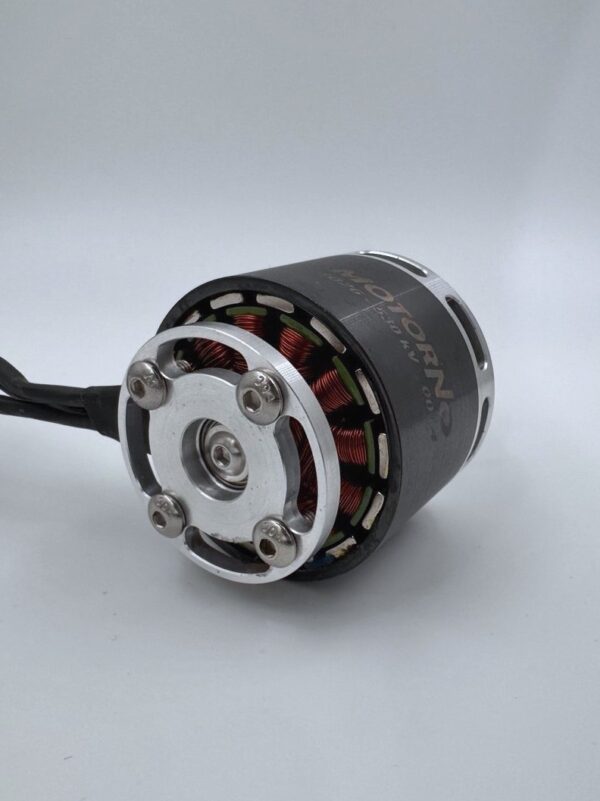

- Вал: M8; крепление: 4 отверстия Ø4 мм на Ø30 мм
Исполнения по винту
| Винт | Макс. мощность, Вт | Рекомендуемый регулятор | Тяга на 100 %, г | Ток на 100 %, А | Обороты на 100 %, об/мин |
|---|---|---|---|---|---|
| 16×10 | 2050 | ESC 100 | 7471 | 93,5 | 8300 |
| 16×8 | 1800 | ESC 80 | 6342 | 76,3 | 9360 |
Испытания под нагрузкой: винт 16×10
| Режим, % | Обороты, об/мин | Напряжение, В | Ток, А | Тяга, г | Мощность, Вт | Уд. тяга, г/Вт |
|---|---|---|---|---|---|---|
| 20 | 2030 | 24,0 | 2,5 | 345 | 59 | 5,80 |
| 30 | 3020 | 24,2 | 4,2 | 811 | 101 | 8,07 |
| 40 | 3940 | 24,2 | 7,9 | 1448 | 190 | 7,63 |
| 50 | 4880 | 23,9 | 15,1 | 2312 | 363 | 6,37 |
| 60 | 5760 | 23,6 | 26,4 | 3328 | 623 | 5,34 |
| 70 | 6550 | 23,2 | 41,1 | 4418 | 952 | 4,64 |
| 80 | 7220 | 22,7 | 57,7 | 5480 | 1310 | 4,18 |
| 90 | 7730 | 22,3 | 73,1 | 6377 | 1632 | 3,91 |
| 100 | 8300 | 21,9 | 93,5 | 7471 | 2044 | 3,65 |
Испытания под нагрузкой: винт 16×8
| Режим, % | Обороты, об/мин | Напряжение, В | Ток, А | Тяга, г | Мощность, Вт | Уд. тяга, г/Вт |
|---|---|---|---|---|---|---|
| 20 | 2240 | 23,8 | 2,3 | 321 | 54 | 5,91 |
| 30 | 3280 | 23,7 | 3,1 | 738 | 74 | 9,92 |
| 40 | 4280 | 23,7 | 5,2 | 1294 | 124 | 10,46 |
| 50 | 5330 | 23,6 | 10,0 | 2038 | 237 | 8,61 |
| 60 | 6270 | 23,6 | 17,6 | 2839 | 415 | 6,85 |
| 70 | 7170 | 23,4 | 28,7 | 3724 | 672 | 5,54 |
| 80 | 8060 | 23,3 | 44,1 | 4709 | 1026 | 4,59 |
| 90 | 8800 | 23,0 | 60,9 | 5611 | 1403 | 4,00 |
| 100 | 9360 | 22,8 | 76,3 | 6342 | 1741 | 3,64 |
Возможны изменения присоединительных размеров (корпуса и крепления винта), длины выводных проводов и разъёмов по требованиям заказчика. Данные получены при испытаниях под нагрузкой на стенде.
Доступен только под заказ. Оставьте запрос — инженер посчитает спецификацию под вашу платформу.
