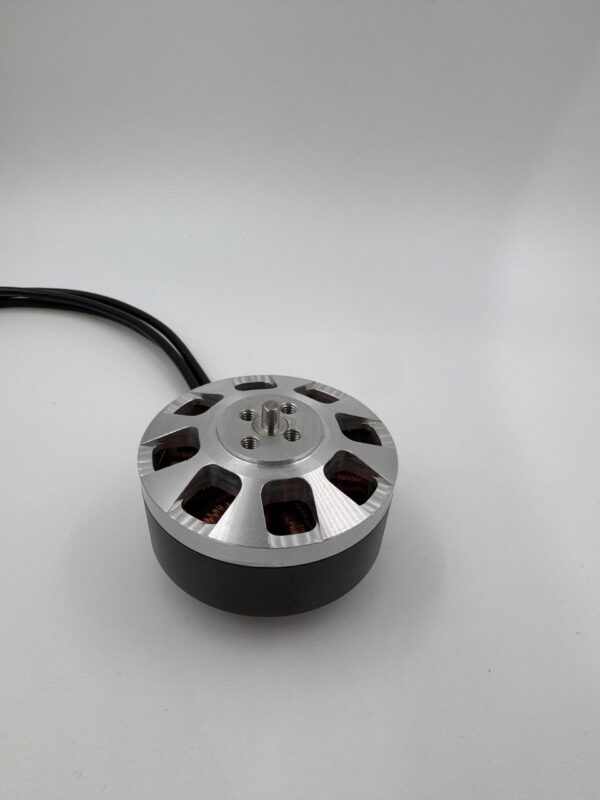

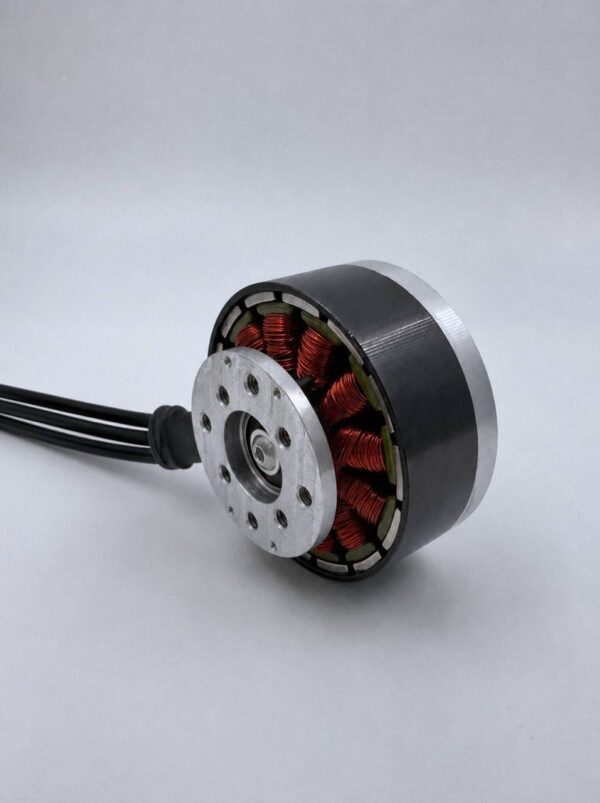

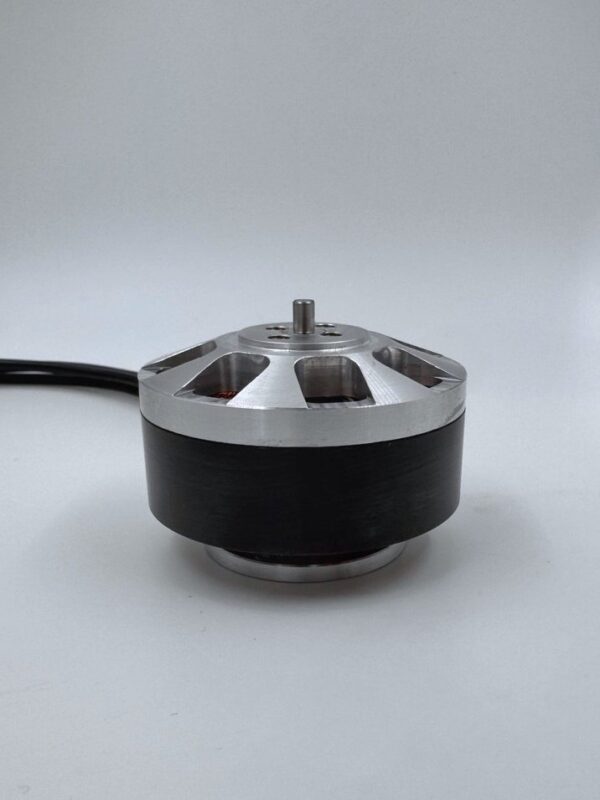

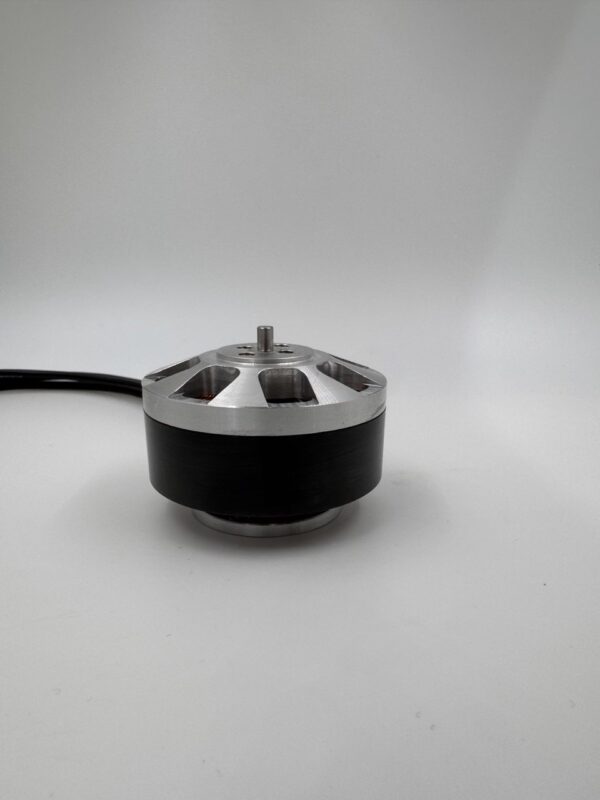

Электродвигатель синхронный постоянного тока производства ООО «МОТОРНО» МЭД 5215, предназначенный для применения в беспилотных летательных аппаратах, дронах. Электродвигатель работает от источников питания постоянного тока и управляется регулятором оборотов.
- Тип: синхронный электродвигатель, исполнения 200 и 500 KV
- Масса: 340 г (200 KV), 350 г (500 KV)
- Габариты: Ø59,8 мм, длина 48,3 мм
Исполнения по KV
| KV | Питание | Рекомендуемый винт | Рекомендуемый регулятор | Тяга на последнем режиме, г | Ток на последнем режиме, А |
|---|---|---|---|---|---|
| 200 | 12S, 50 В | 17×8×3 | ESC 110 | 7228 (100 %) | 34,9 |
| 500 (факт. 492) | 8S, 34 В | 15×10×3 | ESC 110A | 6570 (90 %) | 87,1 |
Испытания под нагрузкой: 500 KV, винт 15×10×3, 8S
Стенд № 2, 11.04.2026, регулятор HobbyWing ESC 110A. Измеренный KV — 492 об/мин/В. Режим 100 % в этом испытании не проводился.
| Режим, % | Обороты, об/мин | Напряжение, В | Ток, А | Тяга, г | Мощность, Вт | Уд. тяга, г/Вт |
|---|---|---|---|---|---|---|
| 20 | 1274 | 34,2 | 0,9 | 88 | 29 | 2,99 |
| 30 | 2667 | 34,3 | 2,6 | 734 | 89 | 8,25 |
| 40 | 3898 | 34,2 | 7,5 | 1585 | 256 | 6,19 |
| 50 | 5054 | 34,1 | 14,9 | 2714 | 508 | 5,34 |
| 60 | 6056 | 34,2 | 25,9 | 3850 | 886 | 4,34 |
| 70 | 6988 | 33,9 | 45,0 | 5176 | 1529 | 3,39 |
| 80 | 7671 | 33,5 | 65,4 | 5994 | 2186 | 2,74 |
| 90 | 7961 | 33,6 | 87,1 | 6570 | 2924 | 2,25 |
Испытания под нагрузкой: 200 KV, винт 17×8×3, 12S
| Режим, % | Обороты, об/мин | Напряжение, В | Ток, А | Тяга, г | Мощность, Вт | Уд. тяга, г/Вт |
|---|---|---|---|---|---|---|
| 20 | 2097 | 46,9 | 1,4 | 526 | 68 | 7,79 |
| 30 | 2886 | 46,9 | 2,5 | 1076 | 117 | 9,16 |
| 40 | 3588 | 46,8 | 4,2 | 1653 | 194 | 8,5 |
| 50 | 4484 | 46,8 | 8,8 | 2513 | 412 | 6,1 |
| 60 | 5092 | 46,7 | 11,3 | 3376 | 528 | 6,39 |
| 70 | 5676 | 46,7 | 17,9 | 4576 | 835 | 5,48 |
| 80 | 6326 | 46,6 | 23,0 | 5527 | 1072 | 5,16 |
| 90 | 6976 | 46,4 | 30,6 | 6634 | 1419 | 4,67 |
| 100 | 7223 | 46,3 | 34,9 | 7228 | 1617 | 4,47 |
Возможны изменения присоединительных размеров (корпуса и крепления винта), длины выводных проводов и разъёмов по требованиям заказчика. Данные получены при испытаниях под нагрузкой на стенде.
Доступен только под заказ. Оставьте запрос — инженер посчитает спецификацию под вашу платформу.
